产品标题：FDGZEX8/7.2 、10、11 –1.7、2.5、3.4-1(W)(G)型电压互感器电压互感器
产品ID：VIB20100114102242734
品牌：靖江互感器
所在地：中国上海
价格：面议（大量采购价格面议）
库存状态：货期待查
更新日期：2025-5-27 8:35:18
咨询电话：(+86)021-51699285
咨询Q Q： 2695337323

产品简述

FDGZEX8/7.2 、10、11 –1.7、2.5、3.4-1(W)(G)型电压互感器电压互感器

产品详情

一、概述

本型放电线圈系单相户内、户外装置，环氧树脂绝缘的全封闭产品与高压并联电容器组并联连接，当电容器组与系统断开后，能在5s内将电容器组上的剩余电压由√2Un降至50V以下。在正常运行时，二次绕组可以作电压指示，剩余绕组接成开口三角，当电容器极间局部发生故障时，会产生零序电压，驱动继电保护装置。本型放电线圈特点为体积小、重量轻、无局部放电、抗过电压能力强、空载损耗小、空载电流小、防污能力强、使用安装方便、免维护，是替代油浸式放电线圈的首选产品。

三、 结构简介

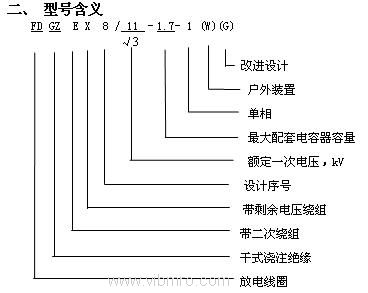

FDGZE(X)8/11/√3-1.7-1(W)型放电线圈为树脂绝缘全封闭结构，FDGZE(X)8/11/√3-1.7-1(W)(G)为户外干式瓷绝缘结构，采用环型铁芯。在同一个铁芯上同心地装有一次、二次线圈

尺寸

注意事项：

1、使用时二次绕组不许短路及超负荷运行
